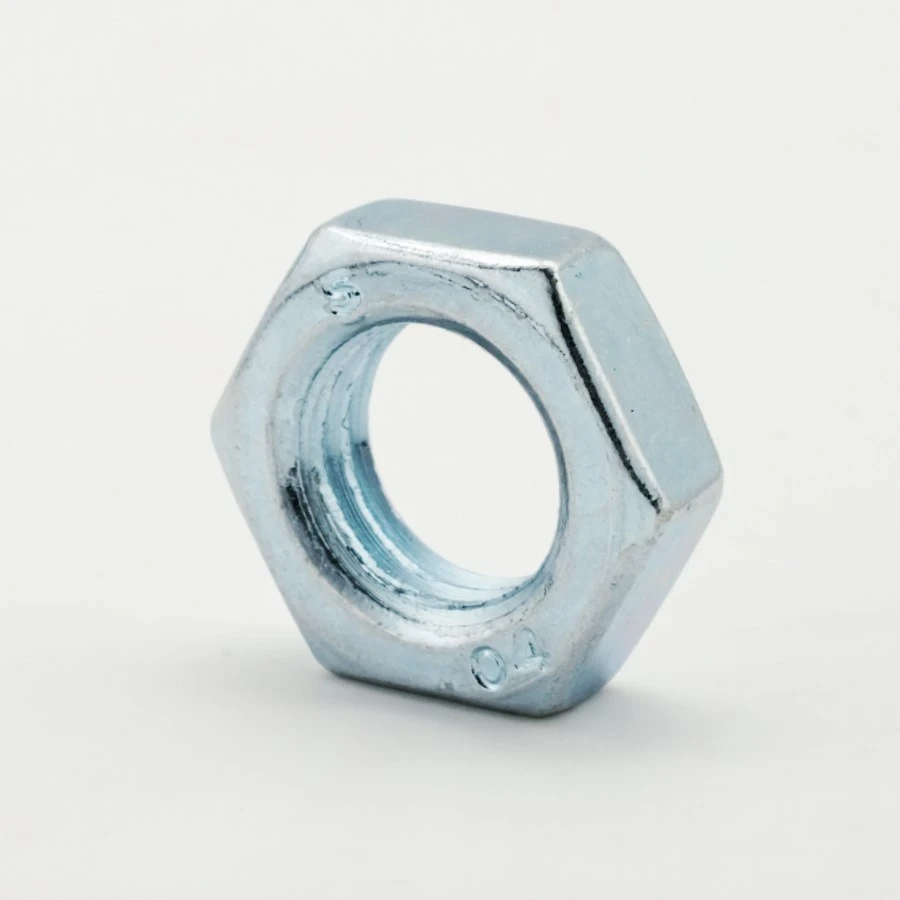

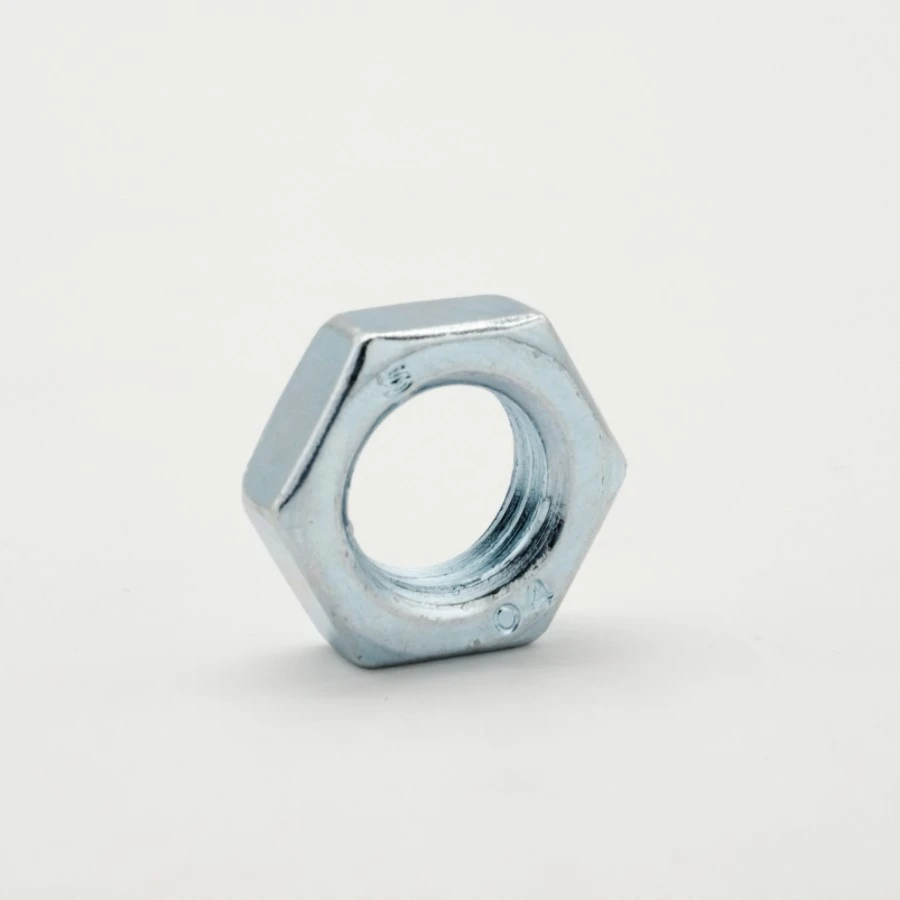

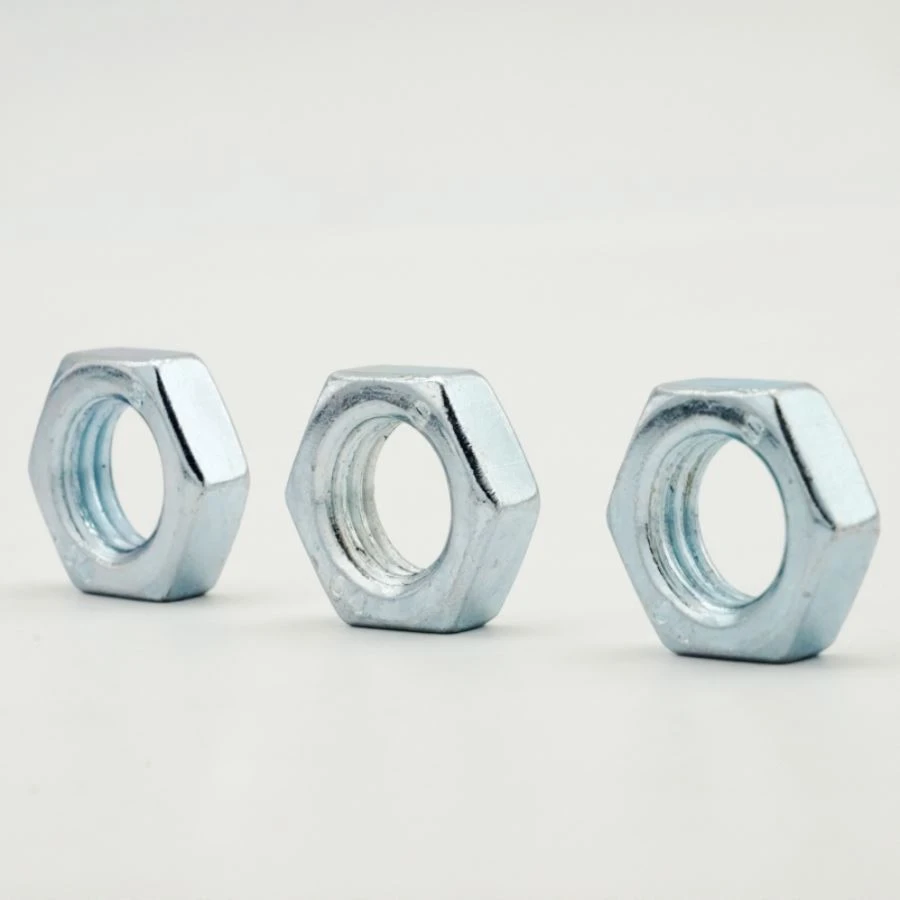

ASME B18.2.2 Taulukko 4 Kuusiokolomutterit

ASME B18.2.2 Taulukko 4 määrittelee kuusiomutterit, jotka ovat ohuempia kuin tavalliset kuusiomutterit, mutta paksumpia kuin litteät mutterit. Ne on suunniteltu erityisesti kiinnittymään toiseen mutteriin tärinän aiheuttaman löystymisen estämiseksi, mikä tekee niistä välttämättömiä dynaamisissa kiinnitysjärjestelmissä.

Lähetä kysely

Tuotteen esittely

Yleiset tekniset tiedot

Materiaalit	Hiiliterästä
Luokka	5, 6, 8, 10
Alue	1/4" - 1"
Kierre	Karkea , Hieno, Erittäin hieno, Erikois-hieno
Pinta	Tavallinen, sinkitty, kuumasinkitty{0}}, GEOMET, SINKKI-NIKKLI, DAKROMaatti jne.

Tärkeimmät ominaisuudet

Keskipaksuus vakio- ja litteämutterien välillä
Suunniteltu erityisesti vastamutterin lukitustoimintoon
Täyttää ASME B18.2.2 -taulukon 4
Saatavana korkean{0}}lujuuden luokissa, mukaan lukien 2H
Käytetään laajasti tärinä{0}}alttiissa kokoonpanoissa

Sovellusteollisuus

Raskaat laitteet ja{0}}maastoajoneuvot
Rautatie- ja liikennejärjestelmät
Pumppu- ja kompressorikokoonpanot
Teollinen kiinnitys tärinällä

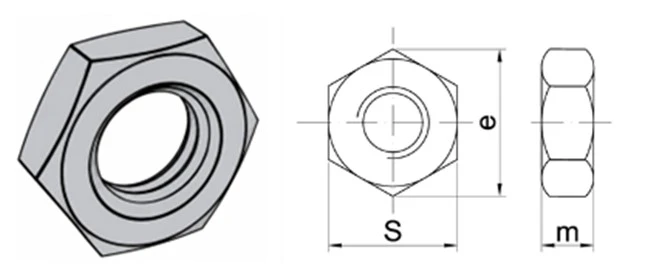

datataulukko

fresh food_

Koko	1/4"	5/16"	3/8"	7/16	1/2	9/16	5/8"	3/4"	7/8"	1"	1-1/8"	1-1/4"	1-3/8"	1-1/2"	1-5/8"	1-3/4"	1-7/8"	2"	2-1/4"	2-1/2"	2-3/4"	3"	3-1/4"	3-1/2"	3-3/4"	4"
UNC	20	18	16	14	13	12	11	10	9	8	7	7	6	6	6	5	6	4.5	4.5	4	4	4	4	4	4	4
AF min (tuumaa)	0.428	0.489	0.551	0.675	0.736	0.861	0.922	1.088	1.269	1.450	1.631	1.812	1.994	2.175	2.350	2.538	2.722	2.900	3.263	3.625	3.988	4.350	4.713	5.075	5.438	5.800
AF Max (tuumaa)	0.438	0.500	0.563	0.688	0.750	0.875	0.938	1.125	1.312	1.500	1.688	1.875	2.062	2.250	2.430	2.625	2.813	3.000	3.375	3.750	4.125	4.500	4.875	5.250	5.625	6.000
AC Min (tuumaa)	0.488	0.557	0.628	0.768	0.840	0.982	1.051	1.240	1.447	1.653	1.859	2.066	2.273	2.480	2.679	2.893	3.103	3.306	3.719	4.133	4.546	4.959	5.373	5.786	6.199	6.612
AC Max (tuumaa)	0.505	0.577	0.650	0.794	0.866	1.010	1.083	1.299	1.516	1.732	1.949	2.165	2.382	2.598	2.805	3.031	3.247	3.464	3.897	4.330	4.763	5.196	5.629	6.062	6.495	6.928
T min (tuumaa)	0.150	0.180	0.210	0.240	0.302	0.301	0.363	0.398	0.458	0.519	0.579	0.687	0.747	0.808	0.868	0.929	0.989	1.050	1.155	1.401	1.522	1.643	1.748	1.870	1.990	2.112
T Max (tuumaa)	0.163	0.195	0.227	0.260	0.323	0.324	0.387	0.446	0.510	0.575	0.639	0.751	0.815	0.880	0.944	1.009	1.073	1.138	1.267	1.427	1.556	1.685	1.814	1.943	2.072	2.201
